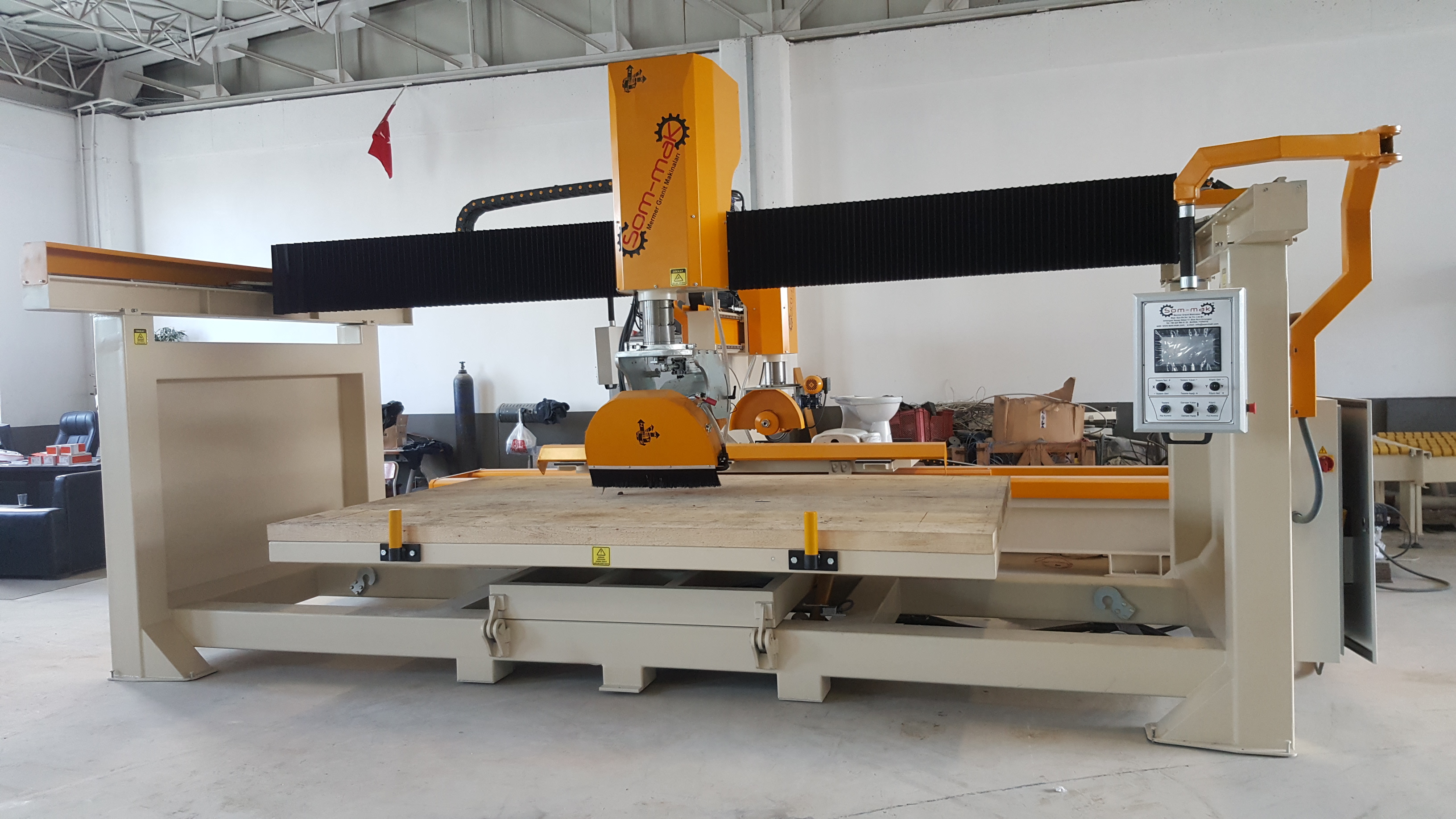

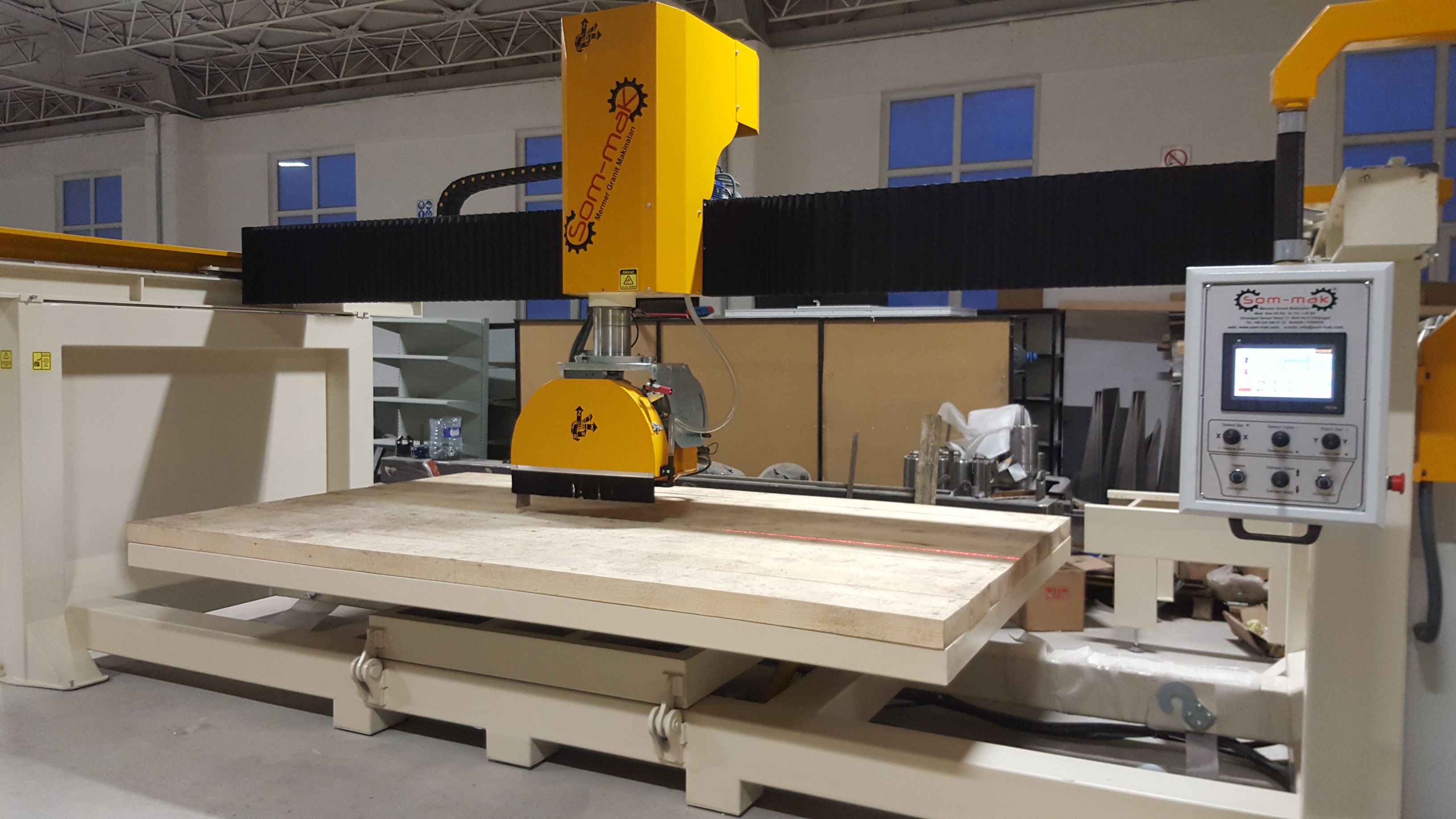

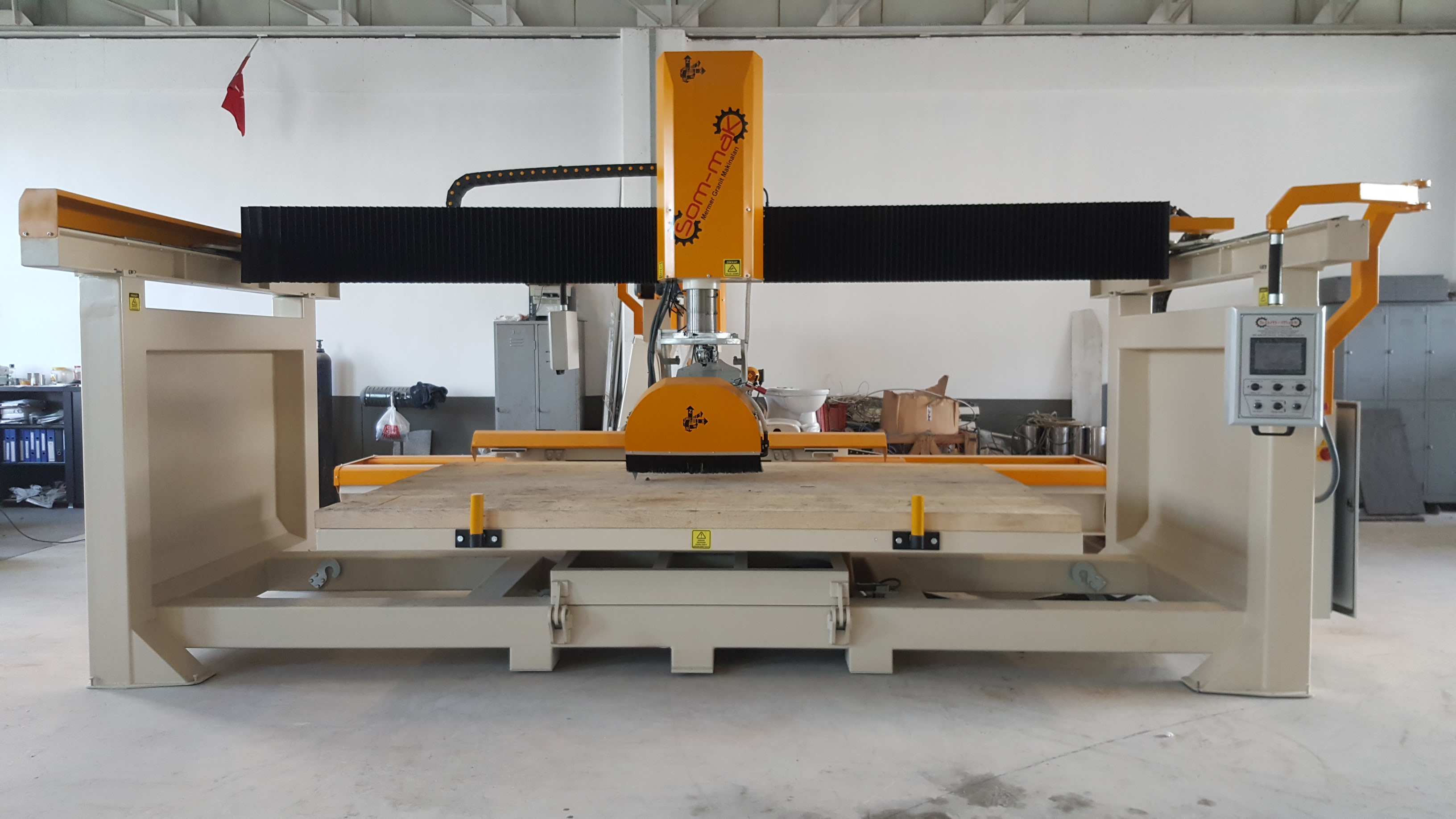

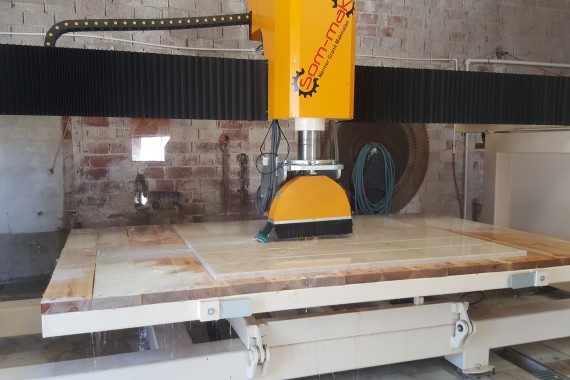

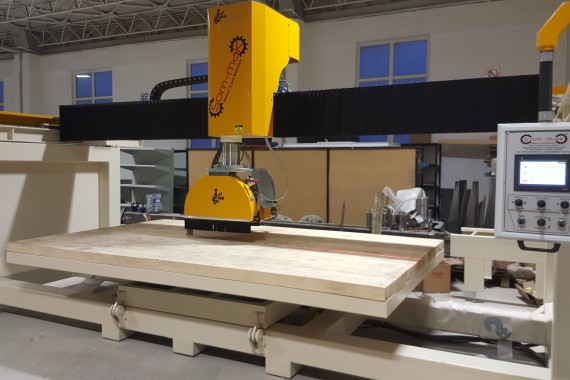

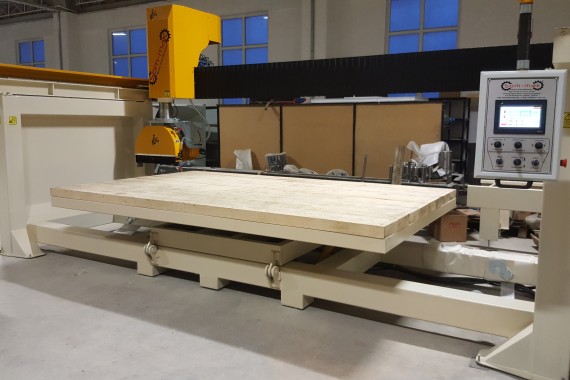

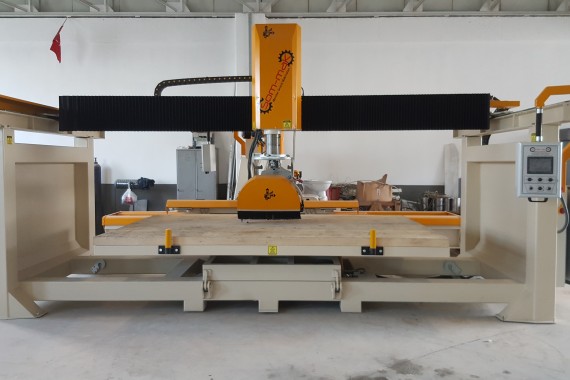

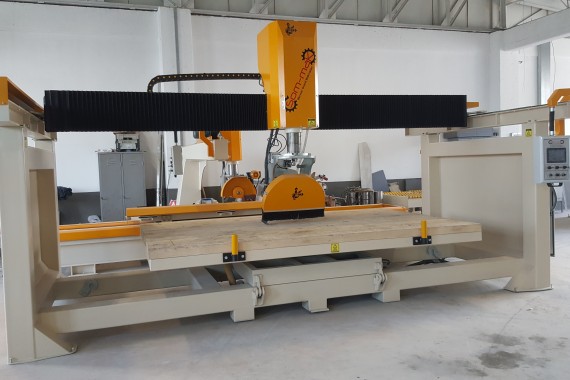

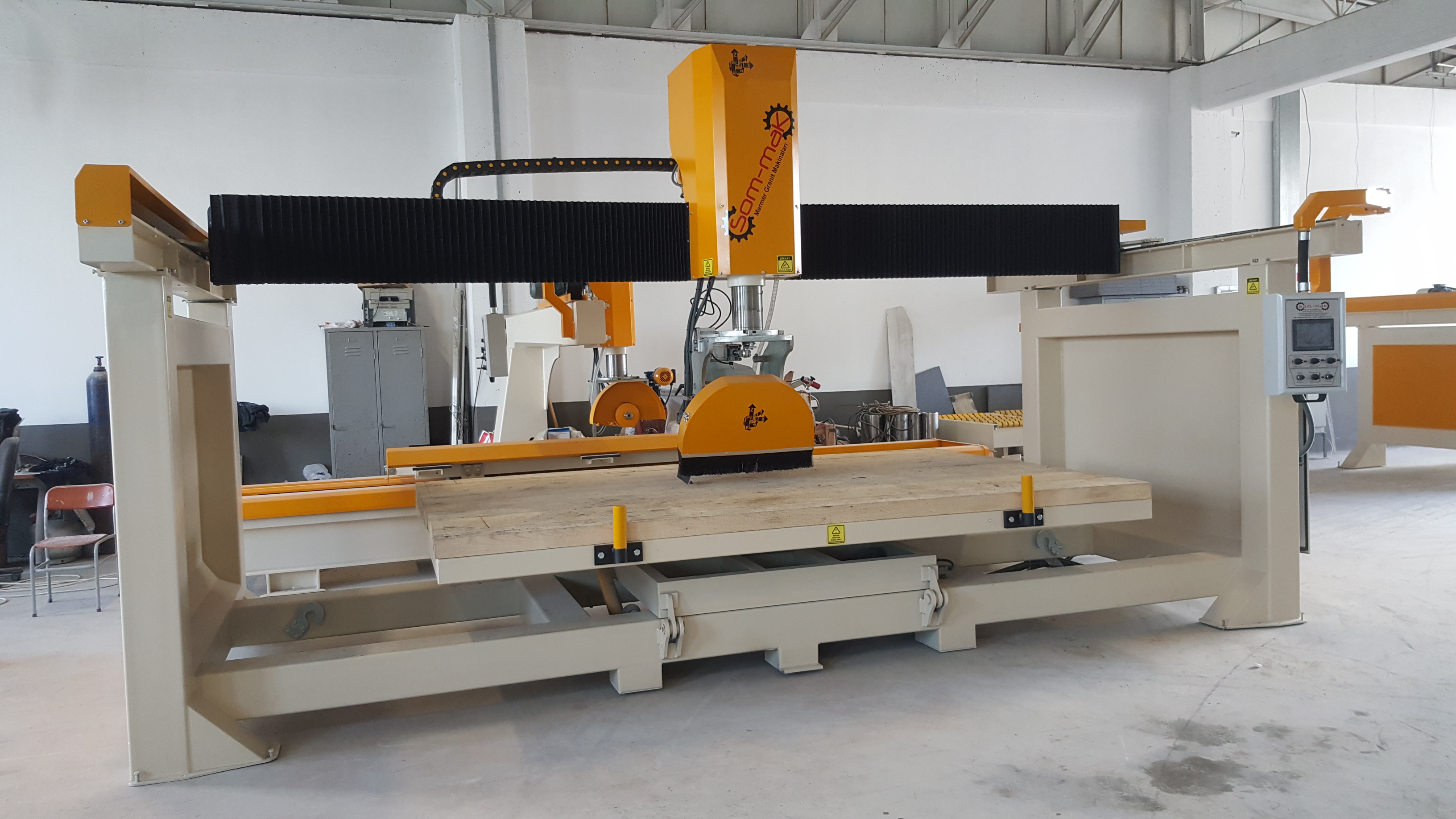

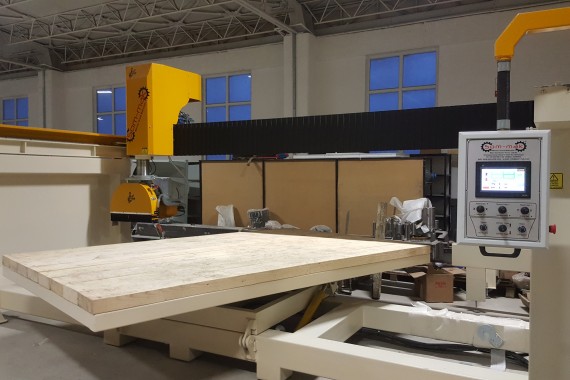

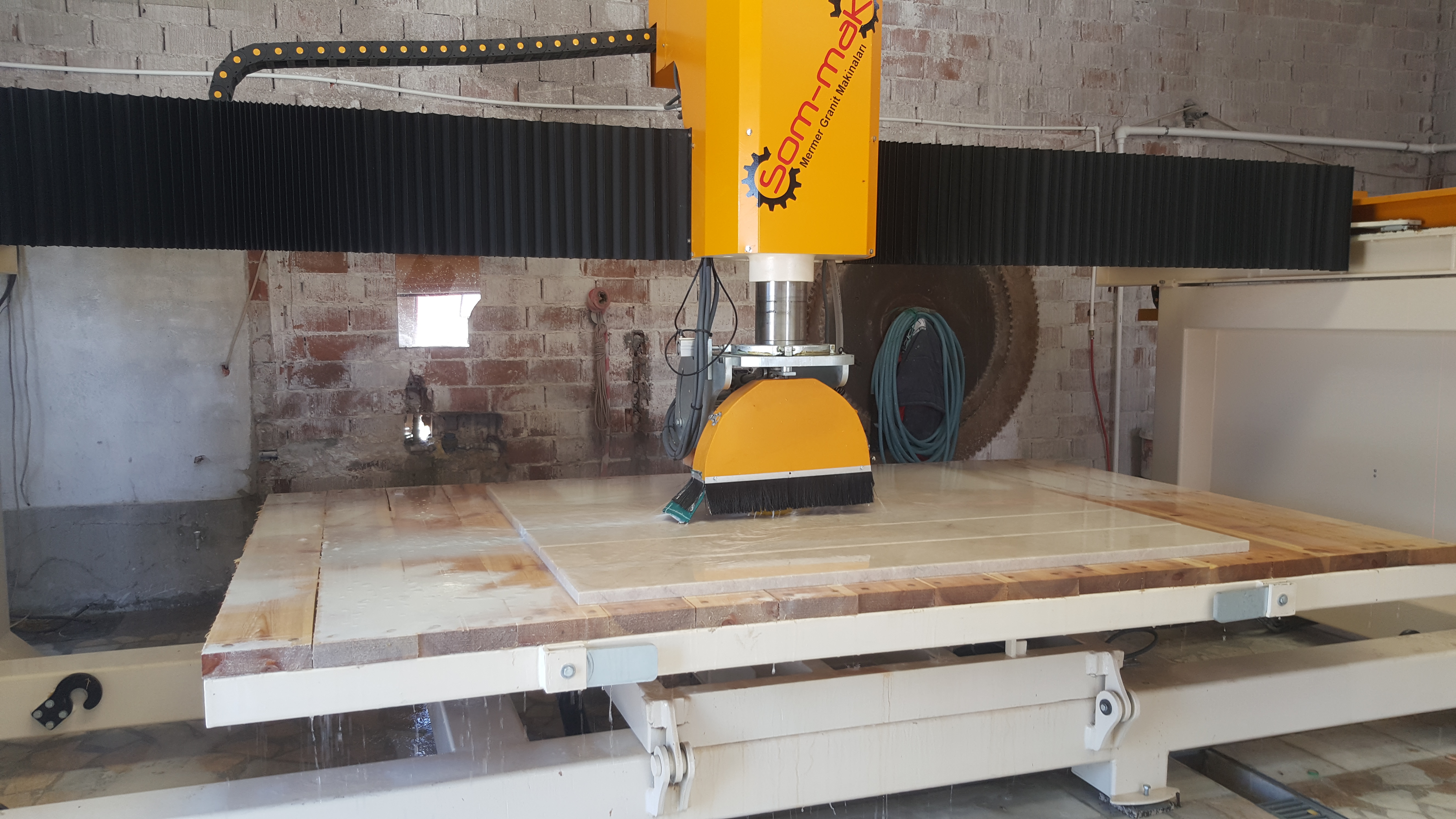

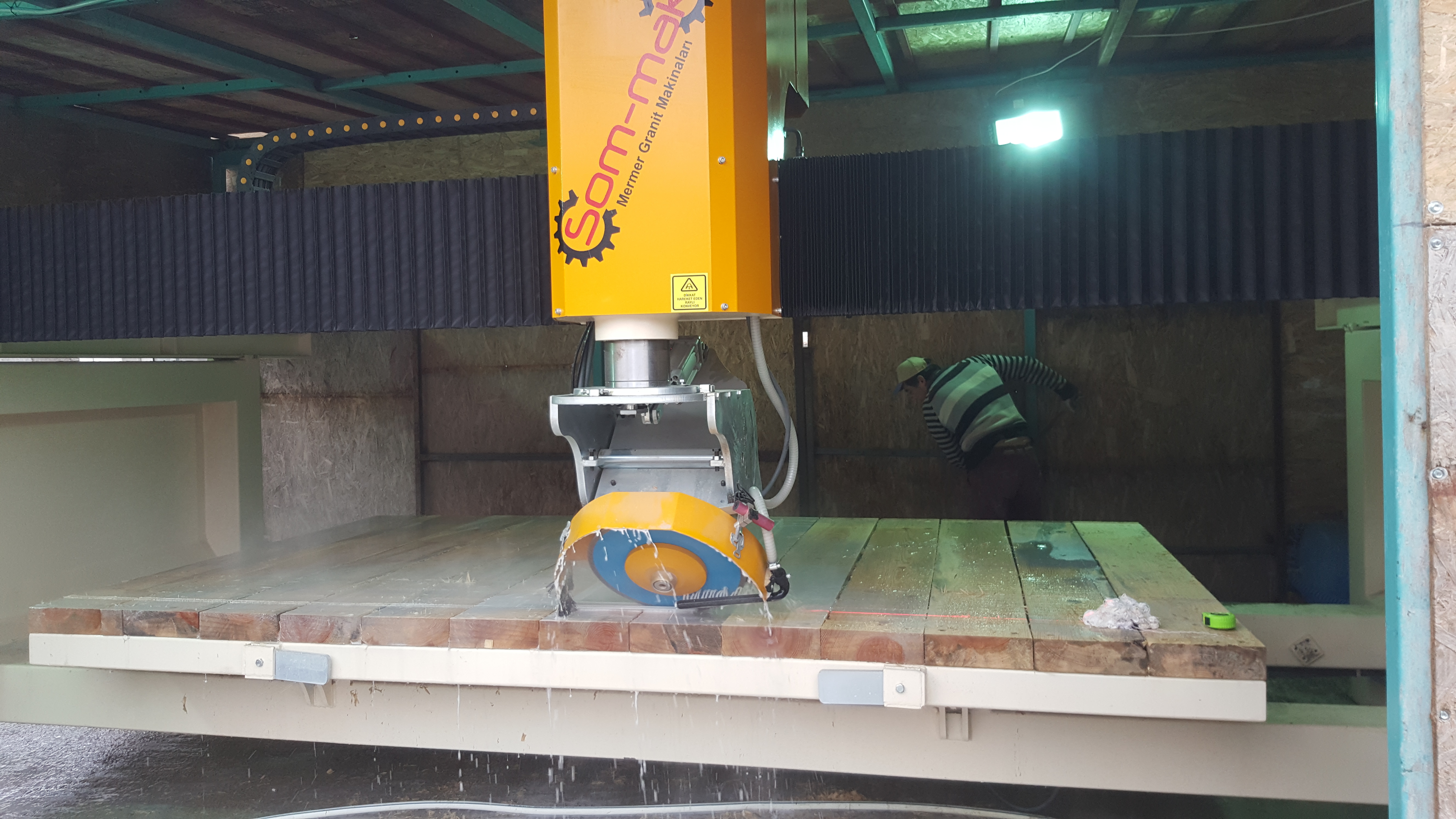

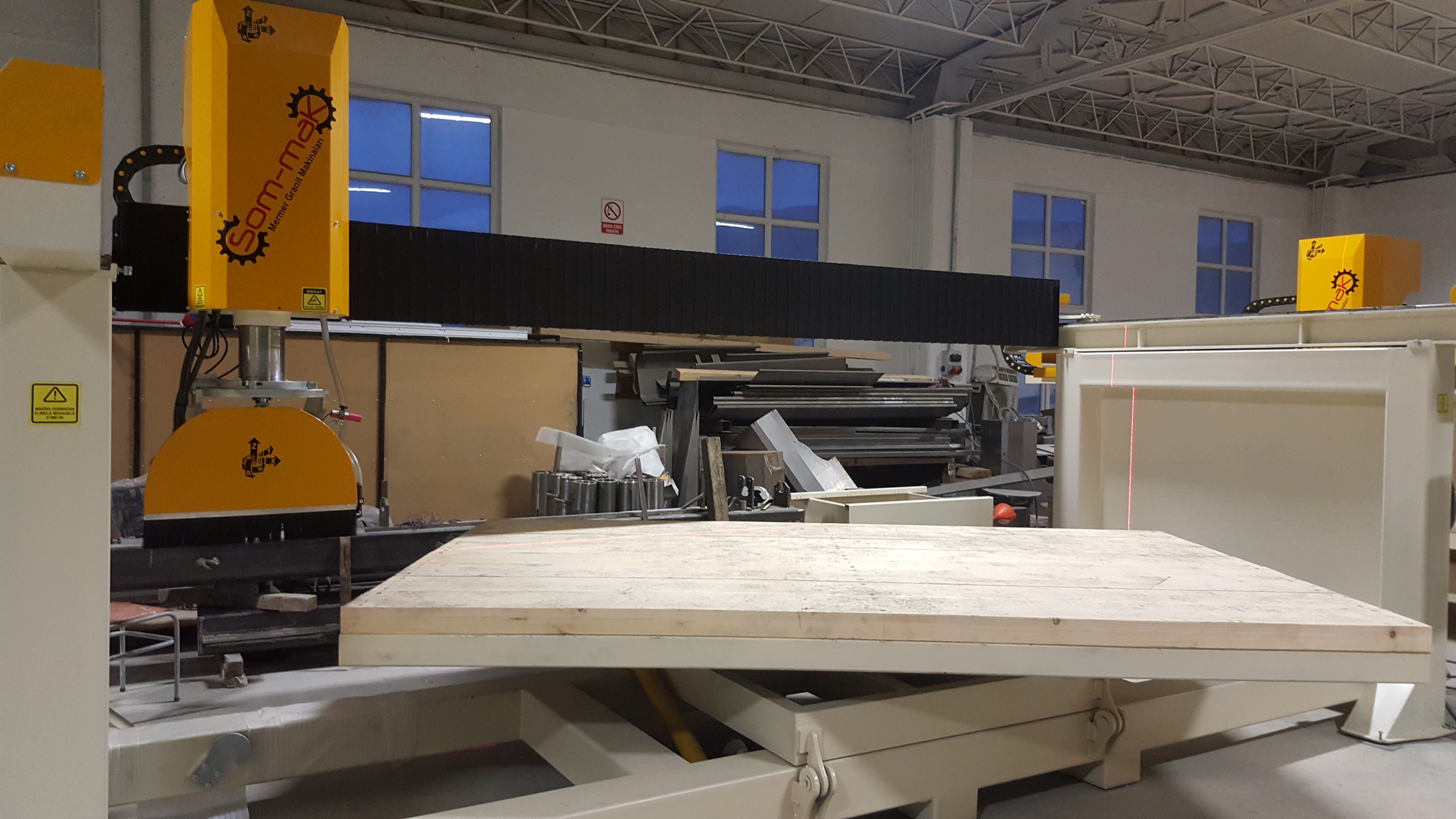

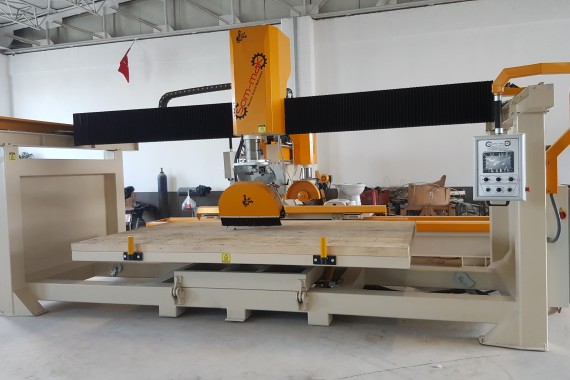

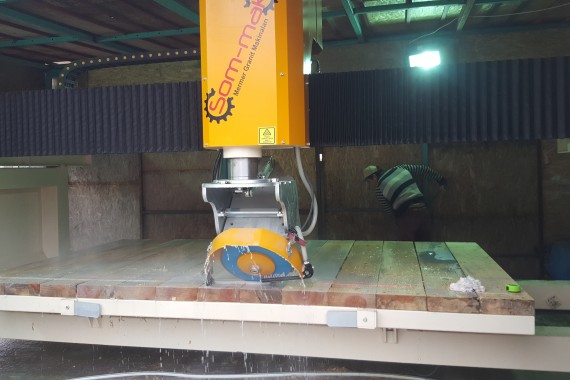

KÖPRÜ PLAKA KESME MAKİNASI
Köprü Kesme makinesi monoblok yapısı Tamamen Çelik Şasesi ile titreşimsiz hassas ve hızlı işleme ve kesim sağlamaktadır
( OTOMATİK ) Sistem Otomatik Moduna Alinir, Kovan manuel Asagiya İner Vagon Otomatik HarekeT Eder Tasi Kesmeye Baslar Testere Taştan Çıkışı ile Giriş Yerine Gelir Bekler.
( YARI OTOMATİK )Ekrana Ebatlama Degerleri Girilir Sistem Ebatlama Moduna Alinir, Taşın Ölçüleri Girilir Kovan Otomatik Asagiya İner Testere Otomatik HarekeT Eder Tasi Kesmeye Baslar Testere Tastan Cikinca Kovan Otomatik Yukarı Kalkar Testere Basa Gelir Köprü istenilen Olcuye Sayar Ve Kovan Tekrardan İner Kesim Bu sekilde El deymeden verilen ölçü ve adetleri tamamlayınca BiteR
( X-Y TAM OTOMATİK )Ekrana Tam otomatik Moda Alınır X-Y Degerleri Girilir Sistem Kesilecek Olan Parça Boyları ,Adetleri , Ölçüleri Yazılır, Kovan Otomatik Asagiya İner Testere Otomatik HarekeT Eder Tasi Kesmeye Baslar testere Tastan Cikinca Kovan Otomatik Yukarı Kalkar testere Başa Gelir köprü Kizak istenilen Olcuye Sayar Ve Kovan Tekrardan İner Kesim (X EKSEN’İ Kesim Bitince Sistem Otomatik Olarak Kafasını Çevirir ( Y ) EKSİNİNDE Ebatlamaya Başlar Bu sekilde El deymeden Plaka Bitesiye Kadar Devan Eder.
Mono Blok Köprü KesmeÜzerinde Tamamen Çelik Kullanılmıstır , Paslanmayı Önleyici Epoksi Boya Takviyesi, Özel Liner Ray Sistemi,Koruyucu Körük Sistemi Entekre Edilmiştir .
Makinemiz Kesim 90 derece ve 45 derece Redüktör Otomatik Çalişmaktadır
Köprü Kesme Makinamız Hem Kafa Kesme Ebatlama Hem Yan Ebatlama , Full ölçü sistemli X-Y Ebatlama Olarak Tasarlanmiştir.
Makinamız Kafa dönüşü dairesel hareketi ( C ekseni ) OTOMATİK'dir
Makinamız 45 Derece hareketi Redüktörlu OTOMATİK'dir
Makinamız Köprü Harekeri ( Y ekseni ) OTOMATİK /Manuel 'dir
Makinamız Testere Harekeri ( X ekseni ) OTOMATİK /Manuel 'dir
Hem Manuel ,Otomatik ,Yarı Otomatik .Tam Otomatik , Kullanılabilir.
Kafa Sistemi 0 , ile 90 derece Kesim Yaparak 45 Derece Sabitlenmektedir
Makinamıza Frenli Motor Kullanılmıstır.
| Makine Boyutları (mm) | 5500x2500x2700 |
| Kesme kafası hareketi (mm) | 3400 |
| Köprü hareketi (mm) | 1900 |
| Testere Dikey Hareketi (mm) | 150 |
| Kafa dönüşü dairesel hareketi ( C ekseni ) | 90 Otomatik |
| 45-derece Dönüş Hareketi ( W ekseni ) | Manuel / Otomatik |

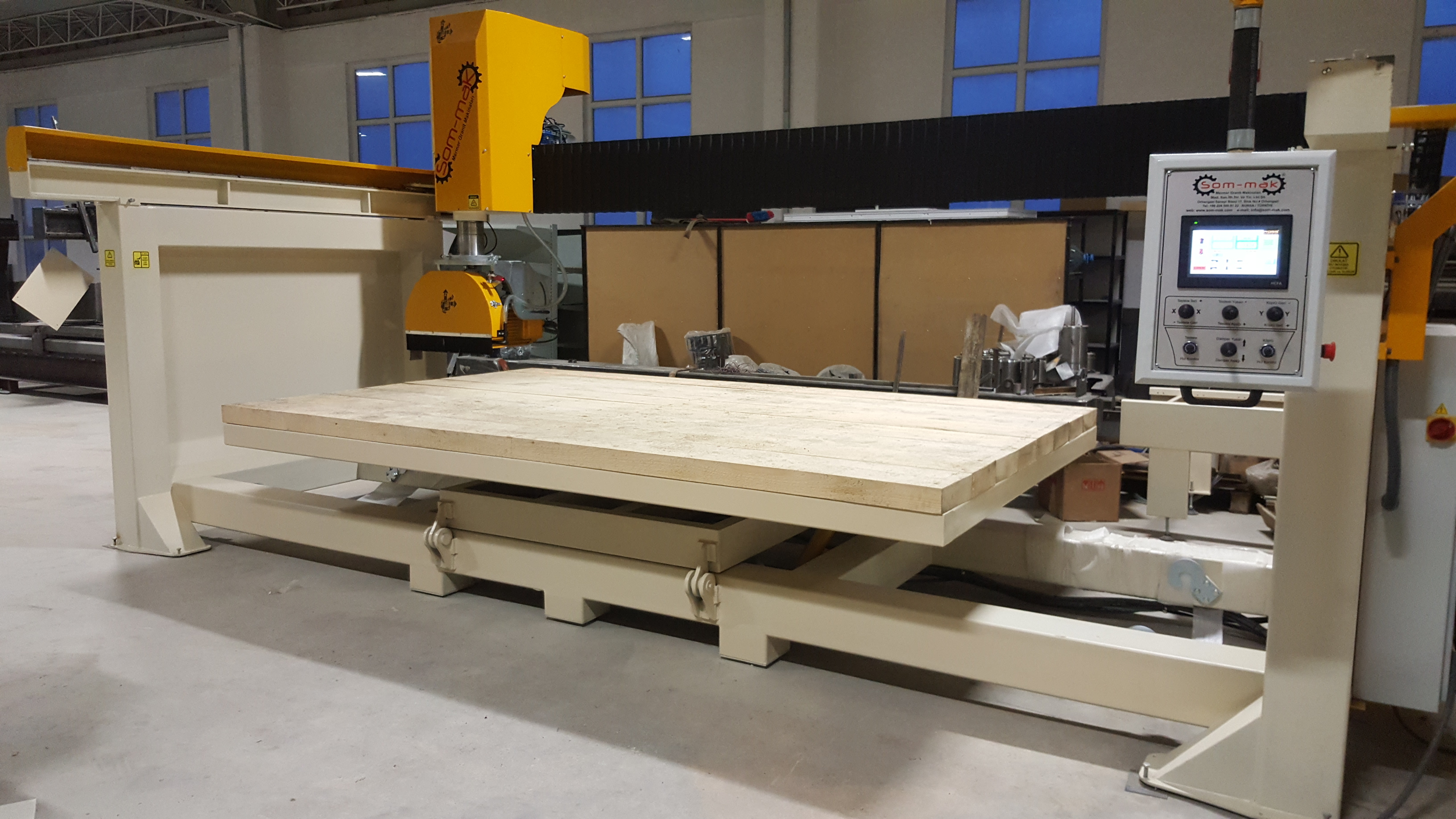

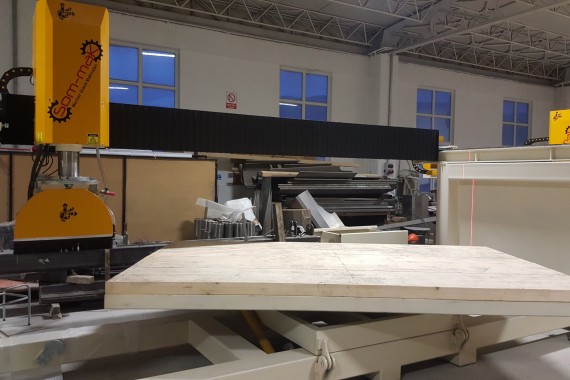

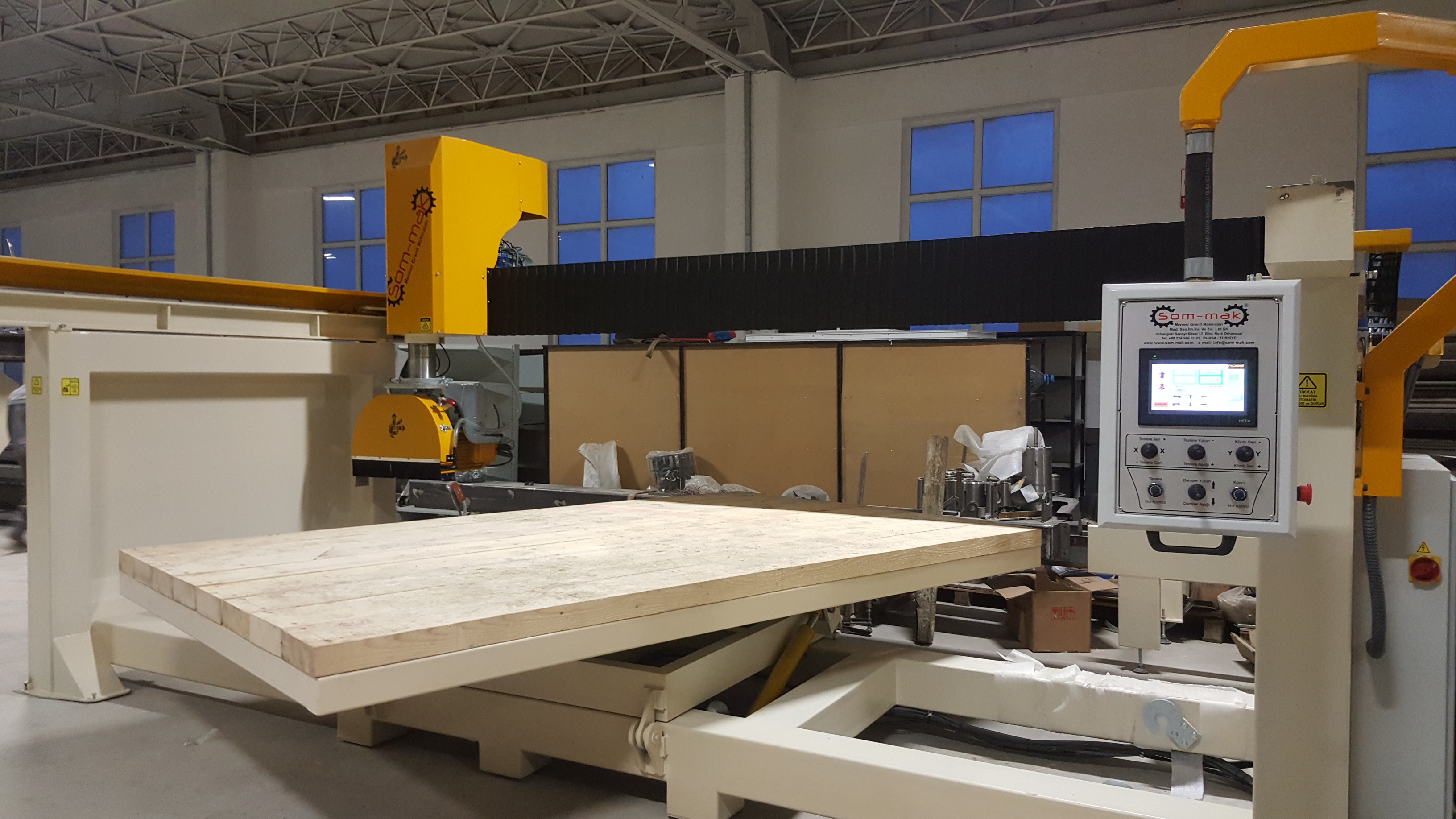

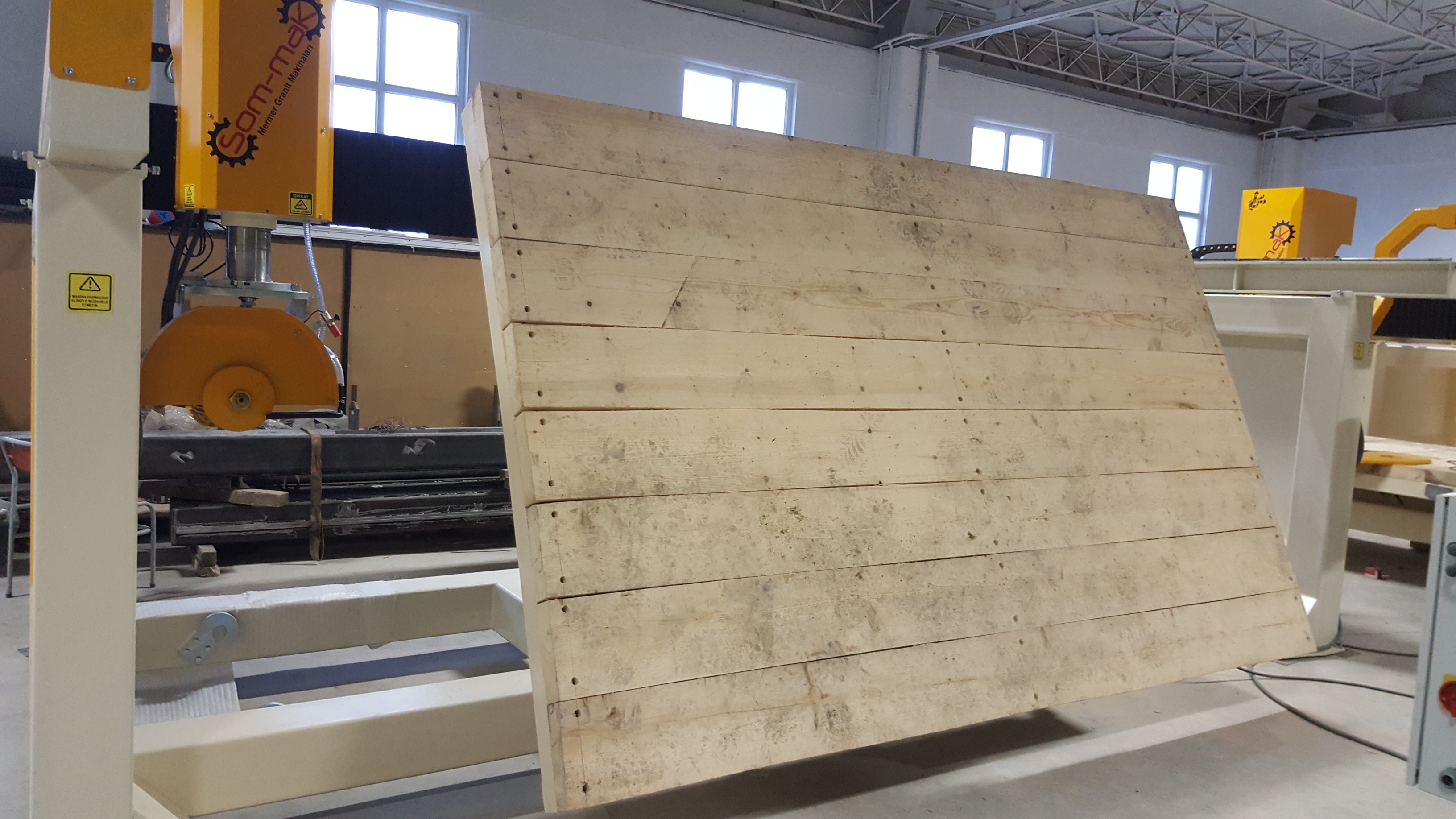

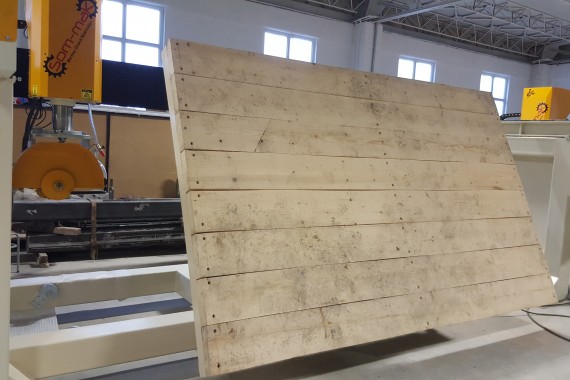

| HİDROLİK tabla | 3400 x 1900 |
| Maksimum Testere Boyutu (mm) | 350/400/450 |
| Testere Devri (rpm) | 1400 / 2900 |
| Testere Motoru Gücü (kW) | 11 HP |
| Kurulu Güç (kW) | 18 HP |
| Makine Ağırlığı (kg) | 4200 |
SMK-D 6O-00 ( TAPLE 90 degrees) Bridge cutting machine monoblock ...
marble granite bridge plate cutting machine
The Bridge cutting machine monoblock structure of a completely steel chassis with no vibration provides a sensitive and rapid processing.
( AUTOMATIC ) The system takes the automatic mode, the hive moves manually down, the wagon moves automatically and starts to cut the salab and once the blade goes out of the slab it turns back to the start point and waites there.
( Semi-automatic ) The sizing data is entered on the screen and the system takes the sizing mode. The slab sizes are entered, the saw goes automatically down and starts to cut the slab and once it goes out of it, the hive moves automatically upwards and the saw goes to the start point. The bridge counts the required sizes and the hive comes down and starts to cut again. The Cutting work goes on till the given sizes and pieces are completely done.
( X-Y Full Automatic ) The screen takes the full automatic mode, the X-Y data is entered, the wanted length and pieces of the slab is enetered. The hive goes automatically down, the saw moves automatically and starts cutting the slab. Once finished, the hive moves automatically upwards and the saw goes back to the start point. Tour motor counts the sizes and the hive moves down again ( After the X cutting is done the system turns automatically the head saw and starts the Y sizing and it goes on like that till the work is completely done.)
The Steel is completely used over the Monoblock Bridge Cutting Machine, reinforced with Anti-rust epoxi paint, special LINER RAY system, protective integrative system.
Our Machine works with 90 and 45 degrees automatic reducer.
Our bridge cutting machine with wagon is meanwhile a head sizing and size cutting machine, full sizing machine and designed for X-Y cutting.
The circular movement of the head of our machine when going backwards ( C axis ) is AUTOMATIC.
Our machine’s 45 degrees movement reducer is AUTOMATIC.
Our machine’s bridge movement ( Y-axis ) is AUTOMATIC Manual.
Our machine’s saw movement ( X-axis ) is AUTOMATIC Manual.
It can be used Manual, Automatic, Semi-Automatic or Full Automatic.
When cutting of 0 and 90 degrees, the head’s system is fixed in 45 degrees.
